Lieu d'origine:
Hengshui, Hebei, Chine
Nom de marque:
Heng Yuan
Certification:
ISO9000
Numéro de modèle:
10-3/4 »
Contactez-nous
Vidéo
Vidéo
Vidéo
Vidéo

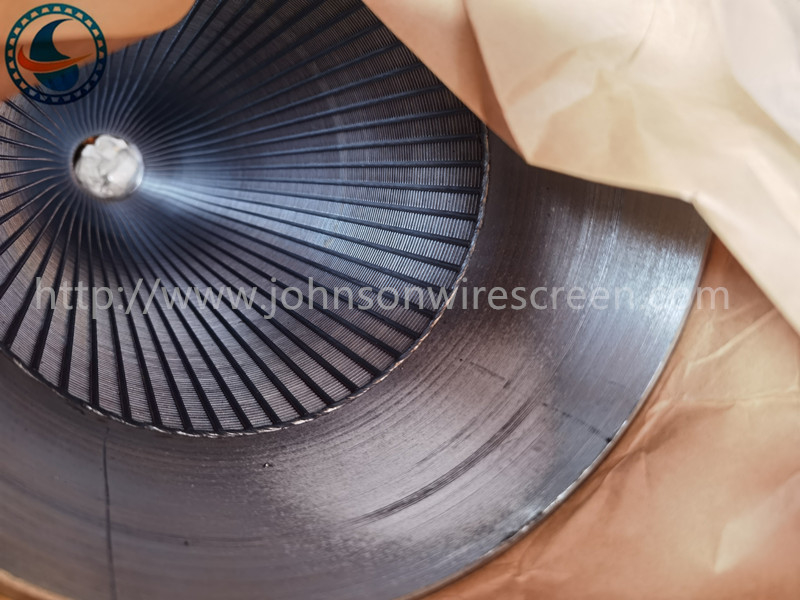

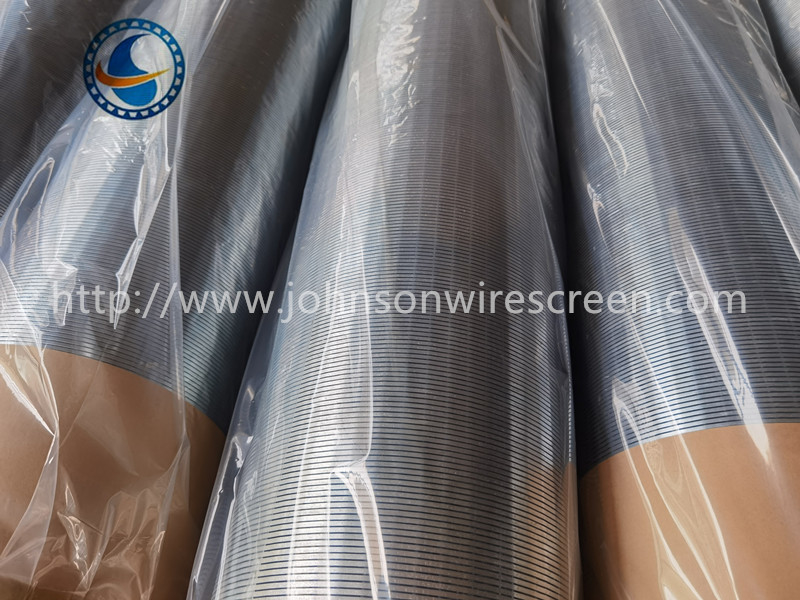

Des tuyaux d'écran de Johnson Wire Wrapped sont fabriqués par un v ou un fil triangulaire autour d'une rangée interne de tiges longitudinales de soutien.
Chaque point de intersection des ces fil est fusion soudée.
Le v ou les enrouler triangulaires de fil de profil autour des tiges de soutien au-dessus de l'intégral de l'écran créant une ouverture continue de fente, par conséquent l'écran permet à l'eau (huile) de présenter votre puits librement en quantité suffisante, tandis que garde en même temps la majorité de sable et de gravier hors du puits.
|
Nom : Tuyau d'écran de Johnson Wire Wrapped, filtre pour puits continu de l'eau de fente, écran de fil de l'eau, Écran de fil de cale, tube d'écran, tube encoché, écran enroulé, filtre pour écran d'ordinateur continu de fente, Écran de contrôle de sable, tuyau d'écran de fil de cale, tambour rotatoire de filtre, écran d'huile. |
|||||||
| Matériel : Acier inoxydable 202,304,304L, 316L, acier inoxydable non magnétique, etc. galvanisé à faible teneur en carbone. | |||||||
| Diamètre : 3", 4", 6", 8", 10", 12", 14", 16", 18" etc. | |||||||
| Fente : De 0.1-100mm (la fente normale 0.5mm, 0.63mm, 0.75mm, 1.0mm, 1.5mm, se rapportent svp au-dessous de la table) | |||||||
| Longueur : De 100-6000mm (la longueur normale est 2.9m/3m et 5.8m/6m, pour adapter le conteneur) | |||||||
| Fil d'enveloppe : 2*3.5mm, 2.2*3.5mm, 3*4.6mm, 3*5mm, 3*6mm, 3*6.5mm, 3.2*6mm, 4*7mm etc. | |||||||
| Tige de soutien : le fil de rond de ø3.0-ø6.0mm, peut également être fil en forme de vé. | |||||||
| Extrémités : Anneaux soudés/extrémités biseautées simples, mâle/fileté femelle, bride etc. | |||||||
|
Utilisation : Puits d'eau, huile Wells, systèmes d'approvisionnement de traitement des eaux usées, en eau, charbon et mine, Robots ménagers et écrans de boisson, protection de l'environnement, raffinage et produit pétrochimique, architecture et construction etc. |
|||||||
|
Tailles (pouce) |
OD (millimètre) |
Fente (millimètre) |
Longueur (m) |
Tenslie Force |
Force d'effondrement |
Fil d'enveloppe fil en forme de vé (millimètres) |
Tige de soutien Fil rond (millimètres) |
| 3-1/2 | 88,9 | 1,0 | 2,9 | >22 | 10,2 | 2.0*3.5 (Width*height) | ø3.8MM×22 |
| 4-1/2 | 114,3 | 1,0 | 2,9 | >28 | 11,5 | 2.0*3.5 (Width*height) | ø3.8MM×22 |
| 6-5/8 | 168,3 | 0,75 | 5,8 | >40 | 12,8 | 2.0*3.5 (Width*height) | ø3.8MM×32 |
| 6-5/8 | 168,3 | 1,0 | 5,8 | >33 | 12,8 | 2.2*3.5 (Width*height) | ø3.8MM×32 |
| 6-5/8 | 168,3 | 0,63 | 5,8 | >83 | 45 | 3.0*6.0 (Width*height) | ø6.0MM×32 |
| 8-5/8 | 219,1 | 1,0 | 5,8 | >34 | 21,9 | 2.2*3.5 (Width*height) | ø3.8MM×48 |
| 8-5/8 | 219,1 | 1,0 | 5,8 | >50 | 38,2 | 3.0*4.6 (Width*height) | ø4.0MM×48 |
| 8-5/8 | 219,1 | 1,0 | 5,8 | >60 | 46 | 3.0*6.0 (Width*height) | ø5.0MM×48 |
| 10-3/4 | 273,1 | 0,75 | 5,8 | >50 | 32,9 | 2.2*3.5 (Width*height) | ø4.0MM×55 |
| 10-3/4 | 273,1 | 1,0 | 5,8 | >60 | 39,5 | 3.0*4.6 (Width*height) | ø4.8MM×55 |
| 10-3/4 | 273,1 | 1,0 | 5,8 | >100 | 48 | 3.2*6.0 (Width*height) | ø5.0MM×55 |
| 12-3/4 | 323,9 | 1,0 | 5,8 | >120 | 37,2 | 3.0*5.0 (Width*height) | ø4.0MM×56 |
| 14 | 355,6 | 1,0 | 2,9 | >80 | 37,8 | 3.0*5.5 (Width*height) | ø4.0MM×59 |
| 16 | 426 | 1,0 | 2,9 | >80 | 37,5 | 3.0*5.5 (Width*height) | ø4.0MM×64 |
Des spécifications spéciales peuvent être faites selon votre besoin !
1. Toutes les dimensions de filtre de sable de puits d'eau seront vérifiées par notre inspecteur de qualité, et elles peuvent également être inspectées par les inspections ou le représentant de tiers désigné par l'acheteur.
2. L'épaisseur de paroi du matériel de accouplement est inspectée par la méthode d'inspection ultrasonique, et eux également pour être faite à la détection ultrasonique de faille.
3. Faites l'essai destructif d'effondrement et l'essai de force de collaspe avant expédition.
4. S'il y a lieu, les écrans seront faits marinage et passivation.
5. Le processus de fabrication entier peut être surveillé par le tiers Inspection Company et le représentant désigné par l'acheteur.
les écrans 6.The seront arrangés s'il y a lieu l'inspection de préexpédition.
